如何使用AVFoundation進行QR Code掃描

首先，什麼是QR Code？我相信你們大多數都已經知道什麼是QR Code了。倘若你還沒有聽過，看一下以下的這張圖，這就是QR Code。

QR（Quick Response 的縮寫）Code 是由 Denso 所開發的一個二維條碼（2-dimensional bar code）。原來的用途是設計作為製造業做零件追蹤用，QR Code 近幾年已經逐漸在消費市場流行，主要是將 URL 編碼，作為網頁導引或提供市場資訊用。不像傳統所熟悉的條碼，QR Code 包含了水平與垂直方向的資訊。也因此造就它可以擁有較多數字與文字資料量的儲存能力。我不想要在這邊討論QR Code 的技術細項。倘若你有興趣的話，你可以至 QR Code 的官方網站學習更多相關的知識。

因為 iPhone 與 Android 手機的普及，QR Code 的使用顯著增加。在某些國家，QR Code 幾乎隨處可見。不管是雜誌、報紙、廣告、看板，甚至名片都有。作為一個 iOS 開發者，你可能想知道要如何強化你的 App ，讓它能夠讀取 QR Code。在 iOS 7 以前，你需要依賴第三方函式庫才能實作掃瞄的功能。現在，你可以使用 AVFoundation 框架來即時掃瞄與讀取條碼。

建立一個可以掃瞄 App 與轉譯 QR Code 已經再容易不過了。

建立一個QR Code讀取器App

我們準備要建立的App十分簡單且容易。在我們繼續討論這個範例App之前，要知道任何在iOS上的條碼掃瞄，包括QR Code 在內，全部都是以視訊擷取為基礎。這也是為何條碼掃瞄功能，是含括在AVFoundation 框架中。有了這個概念之後，有助於您了解整章的內容。

那麼，App範例要如何運作呢？

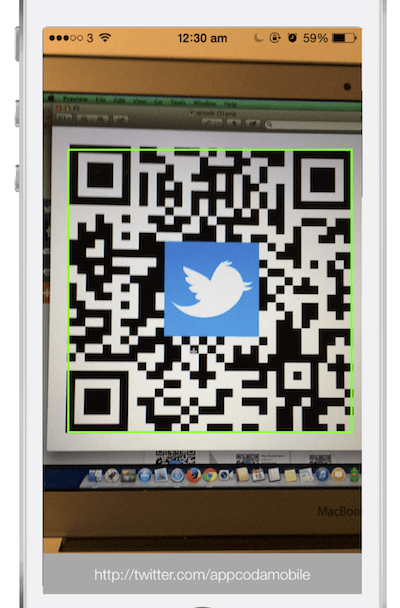

以下的螢幕截圖，是這個App UI的樣貌。這個App運作起來與影片擷取App非常相像，只是沒有錄製的功能，當App打開後，它使用了iPhone背後鏡頭來聚焦與自動辨識QR Code，解碼（decode）資訊（也就是一個URL），顯示在畫面底部的地方。

就是這麼簡單。

請你先下載我所準備的專案模板來開始這個專案，我已經預建了Storyboard 並幫你加上一個訊息標籤。

好的，我們開始在 App端中開發QR Code掃描功能吧。

導入AVFoundation 框架

我已經在這個App專案模板中建立了這個App的使用者介面。在這個UI中的標籤，是用來顯示QR Code解碼後的資訊，而它與ViewController 類別的messageLabel 屬性相關聯。

如同之前所提，我們依靠AVFoundation 框架來實作 QR Code 掃描功能。首先，打開ViewController.swift 檔案來導入此框架。

import AVFoundation

接著，我們需要實作AVCaptureMetadataOutputObjectsDelegate 協定。我們待會會討論到。現在更新以下這行程式：

class ViewController: UIViewController, AVCaptureMetadataOutputObjectsDelegate

繼續往下之前，在ViewController 類別宣告下面的變數。我們稍後會一個接一個說明。

var captureSession:AVCaptureSession?
var videoPreviewLayer:AVCaptureVideoPreviewLayer?
var qrCodeFrameView:UIView?

實作影像擷取

如同前面章節所談到，QR Code的讀取是由影像來擷取。要執行即時的擷取，我們只需要實體化一個AVCaptureSession 物件加上輸入設定來讓AVCaptureDevice順利進行影像擷取。插入以下的程式在ViewController 類別的viewDidLoad 方法：

// 取得 AVCaptureDevice 類別的實體來初始化一個device物件，並提供video
// 作為媒體型態參數

let captureDevice = AVCaptureDevice.defaultDeviceWithMediaType(AVMediaTypeVideo)

// 使用前面的 device 物件取得 AVCaptureDeviceInput 類別的實體
var error:NSError?
let input: AnyObject! = AVCaptureDeviceInput.deviceInputWithDevice(captureDevice, error: &error)
if (error != nil) {
  // 假如有錯誤產生、 單純記錄其狀況，不再繼續。
  println("\(error?.localizedDescription)")
  return
}

// 初始化 captureSession 物件
captureSession = AVCaptureSession()
// 在capture session 設定輸入裝置
captureSession?.addInput(input as AVCaptureInput)

AVCaptureDevice 物件代表一個實體擷取裝置。你使用一個擷取裝置來設置底層硬體的屬性。因為我們準備要擷取影像資料，我們呼叫defaultDeviceWithMediaType 方法，傳遞AVMediaTypeVideo 以取得影像擷取裝置。要執行即時擷取，我們實體化一個AVCaptureSession 物件，並加上要輸入的影像擷取裝置。AVCaptureSession 物件是用來協調來自影像輸入裝置至輸出的資料流程。

在這裡，session 的輸出裝置是設定為AVCaptureMetaDataOutput 物件。AVCaptureMetaDataOutput 類別是QR Code讀取的核心部分。這個類別，結合了AVCaptureMetadataOutputObjectsDelegate 協定，用來攔截（intercept）任何來自輸入裝置所發現的元資料（metadata），也就是裝置的相機所擷取的QR Code，並將其轉譯為人們可以閱讀的格式。倘若你聽起來很奇怪或無法馬上完全理解的話，請別擔心，不久一切會逐漸明朗。現在繼續加入以下的程式至viewDidLoad 方法中：

// 初始化 AVCaptureMetadataOutput 物件並將其設定作為擷取session的輸出裝置

let captureMetadataOutput = AVCaptureMetadataOutput()
captureSession?.addOutput(captureMetadataOutput)

接著，繼續加入如下的程式。我們設定 self作為captureMetadataOutput 物件的代理。這是QRReaderViewController 類別採用AVCaptureMetadataOutputObjectsDelegate 協定的原因。當一個新的元資料被擷取時，便會將其轉交給代理物件做進一步處理。這裏我們也需要執行代理的方法來指定調度佇列（dispatch queue），依照Apple的文件，此佇列必須是串列佇列（serial queue）。因此我們只是使用dispatch_get_main_queue() 函數來取得預設的串列佇列。

// 設定代理並使用預設的調度佇列來執行回呼（call back）
captureMetadataOutput.setMetadataObjectsDelegate(self, queue: dispatch_get_main_queue())
captureMetadataOutput.metadataObjectTypes = [AVMetadataObjectTypeQRCode]

metadataObjectTypes 屬性也是非常重要：因為這是我們告訴App哪一種元資料是我們感興趣的地方。AVMetadataObjectTypeQRCode 清楚的指明我們的需求。

現在我們設定與設置一個AVCaptureMetadataOutput 物件。我們需要透過裝置的相機將擷取的影像顯示在畫面上。這可以使用AVCaptureVideoPreviewLayer 來完成，實際上它是 CALayer。你使用預覽層（preview layer）結合AV capture session 來顯示影像。這個預覽層被加入作為目前視圖的子層（sublayer），以下為其程式：

// 初始化影像預覽層，並將其加為 viewPreview 視圖層的子層
videoPreviewLayer = AVCaptureVideoPreviewLayer(session: captureSession)
videoPreviewLayer?.videoGravity = AVLayerVideoGravityResizeAspectFill
videoPreviewLayer?.frame = view.layer.bounds
view.layer.addSublayer(videoPreviewLayer)

最後，我們透過呼叫capture session的startRunning 方法來開始影像擷取：

// 開始影像擷取
captureSession?.startRunning()

倘若你編譯與執行App，打開後便會開始捕捉影像。不過，等一下，似乎訊息標籤被隱藏起來。

你可以加入以下的程式來修復它：

// 將訊息標籤移到最上層視圖
view.bringSubviewToFront(messageLabel)

改變完成後，重新執行App。現在訊息標籤「No QR code is detected」，便會出現在畫面上了。

實作 QR Code 讀取功能

現在，看起來很像影片擷取App。那麼該如何掃描QR Code 並將QR編碼轉譯成有意義的內容？這個App 自己已經能夠偵測QR Code，我們只是還沒察覺到，不過，以下是我們準備要去調整的部分：

1. 當QR Code被偵測後，App會將QR Code以綠色方框突顯出來。
2. QR Code會被解碼，而解碼資訊會顯示在畫面底部。

綠色方框的初始化

為了突顯QR Code，我們先建立一個UIView物件，並將其邊框設為綠色。將以下的程式加進viewDidLoad 方法中：

// 初始化 QR Code Frame 來突顯 QR code
qrCodeFrameView = UIView()
qrCodeFrameView?.layer.borderColor = UIColor.greenColor().CGColor
qrCodeFrameView?.layer.borderWidth = 2
view.addSubview(qrCodeFrameView!)
view.bringSubviewToFront(qrCodeFrameView!)

這個 UIView 在畫面上是看不見的，因為qrCodeFrameView 物件的大小預設是零。接著，倘若QR Code被偵測到，我們將改變他的大小並將其轉成綠色方框。

QR Code 解碼

如同之前所提，當AVCaptureMetadataOutput 物件辨識一個QR Code時，以下AVCaptureMetadataOutputObjectsDelegate 的代理方法會被呼叫：

optional func captureOutput(_ captureOutput: AVCaptureOutput!, didOutputMetadataObjects metadataObjects: [AnyObject]!, fromConnection connection: AVCaptureConnection!)

到目前為止，我們還沒有執行這個方法，這也是為何這個App無法轉譯QR Code的原因，為了擷取QR Code並進行資訊解碼，我們需要另外實作此方法，來執行元資料物件的處理程序。以下是其程式碼：

func captureOutput(captureOutput: AVCaptureOutput!, didOutputMetadataObjects metadataObjects: [AnyObject]!, fromConnection connection: AVCaptureConnection!) {
   // 檢查 metadataObjects 陣列是否為非空值，它至少需包含一個物件
   if metadataObjects == nil || metadataObjects.count == 0 {
     qrCodeFrameView?.frame = CGRectZero
     messageLabel.text = "No QR code is detected"
     return
   }

   // 取得元資料（metadata）物件
   let metadataObj = metadataObjects[0] as AVMetadataMachineReadableCodeObject
   if metadataObj.type == AVMetadataObjectTypeQRCode {

       //倘若發現的原資料與 QR code 原資料相同，便更新狀態標籤的文字並設定邊界
       let barCodeObject = videoPreviewLayer?.transformedMetadataObjectForMetadataObject(metadataObj as
AVMetadataMachineReadableCodeObject) as AVMetadataMachineReadableCodeObject
       qrCodeFrameView?.frame = barCodeObject.bounds;
       if metadataObj.stringValue != nil {
           messageLabel.text = metadataObj.stringValue
       }
   }
}

方法的第二個參數（也就是metadataObjects）是一個陣列物件，包含了所有已經讀取的元資料物件。最先要做的事，就是確認這個陣列不是空值（nil），至少需包含一個物件。否則的話我們將重置qrCodeFrameView的大小設為零，並設定messageLabel 為其預設訊息。

倘若有發現到元資料，我們檢查是否為QR Code，倘若是的話，我們將繼續找到QR Code的邊界。
這幾行程式是被使用作為突顯QR Code 綠色方框的設定。透過呼叫viewPreviewLayer的transformedMetadataObjectForMetadataObject 方法，元資料物件的視覺屬性被轉換為層座標（layer coordinates），也因此我們可以找到QR Code的邊界以建構綠色方框。

let barCodeObject = videoPreviewLayer?.transformedMetadataObjectForMetadataObject(
metadataObj as AVMetadataMachineReadableCodeObject) as AVMetadataMachineReadableCodeObject

qrCodeFrameView?.frame = barCodeObject.bounds

最後，我們將QR Code解碼成為人們可以閱讀的資訊。這非常簡單，解碼的資訊可以由AVMetadataMachineReadableCodeObject 的stringValue 屬性來存取。

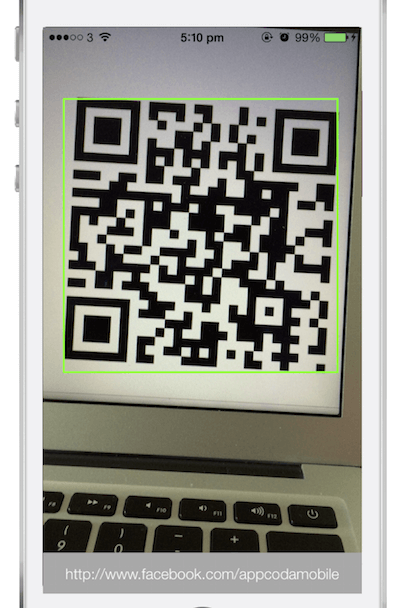

現在可以準備開始測試了！按下Run按鈕，並在實體裝置中運行。打開後，將它面對QR Code，如下圖所示。此App 會立刻偵測到 QR Code，並進行資訊解碼。

你的作業 – 條碼閱讀器

本章範例的App主要是掃描QR Code。倘若你能把它變成一般的條碼閱讀器是不是也不錯？除了QR Code 之外，AVFoundation 框架支援以下型式的條碼：

• UPC-E (AVMetadataObjectTypeUPCECode)
• Code 39 (AVMetadataObjectTypeCode39Code)
• Code 39 mod 43 (AVMetadataObjectTypeCode39Mod43Code)
• Code 93 (AVMetadataObjectTypeCode93Code)
• Code 128 (AVMetadataObjectTypeCode128Code)
• EAN-8 (AVMetadataObjectTypeEAN8Code)
• EAN-13 (AVMetadataObjectTypeEAN13Code)
• Aztec (AVMetadataObjectTypeAztecCode)
• PDF417 (AVMetadataObjectTypePDF417Code)

你的任務是調整目前的Xcode專案，可以讓這個範例掃描其他型式的條碼。這裏提示你必須要指示captureMetadataOutput 來識別條碼型態的陣列，而不是QR Code。

captureMetadataOutput.metadataObjectTypes = barcodeTypes

我將留給你自己找出解決方案，我鼓勵你能夠自己找出問題，這會很有趣，你將會從中學習到很多經驗。無論如何，為了進一步讓您參考，你可以從這裡下載完整的 Xcode 專案。
